Nhíp gắp linh kiện điện tử

Viết đánh giá
Trạng thái: Còn hàng
Liên hệ

- Các loại nhíp gắp linh kiện phổ biến tại Việt Nam: Nhíp nhựa, Nhíp thép, Nhíp gỗ, Nhíp đặc biệt

- Các loại nhíp có mã khác nhau nhưng cùng một loại sẽ có giá bằng nhau

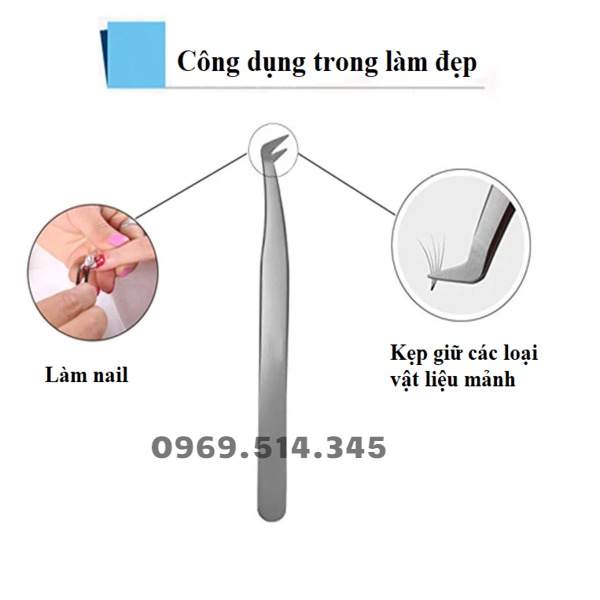

- Ứng dụng: Trong phòng sạch, phẫu thuật y tế, Spa thẩm mỹ, Phòng thí nghiệm, Sửa chữa đồng hồ trang sức.

- Xuất xứ: Trung Quốc

- Giá sỉ từ MOQ: 500 chiếc

Nhíp gắp linh kiện điện tử chống tĩnh điện

Đúng như cái tên của nó, Nhíp gắp linh kiện điện tử là loại nhíp (panh, kẹp) dùng để gắp, cặp những linh kiện từ nhỏ đến siêu nhỏ trong ngành công nghiệp điện tử, trang sức, board mạch, IC, phẫu thuật, v.v...hoặc điều hướng, di chuyển các phần tử linh kiện vào vị trí vật lý của nó.

Nhíp chống tĩnh điệnmột trong những loại Nhíp gắp linh kiện điện tử phổ biến được dùng trong phòng sạch.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết một cách khái quát Các loại Nhíp gắp linh kiện.

MỤC LỤC

  1. Nhíp gắp linh kiện là gì
  2. Các loại Nhíp gắp linh kiện phổ biến tại Việt Nam
  3. Nhíp gắp linh kiện dùng để làm gì
  4. Mua nhíp gắp linh kiện điện tử ở đâu hàng chuẩn, giá tốt

1. Nhíp gắp linh kiện là gì

Khái niệm Nhíp gắp linh kiện điện tử

Nhíp gắp linh kiện (còn được gọi là: Panh gắp linh kiện, Kẹp gắp linh kiện) là một loại dụng cụ phổ biến trong các ngành công nghiệp điện tử, phòng sạch, y tế. Nó dùng để gắp, cặp những chi tiết, linh kiện nhỏ, siêu nhỏ mà bàn tay người không thể trực tiếp thao tác được.

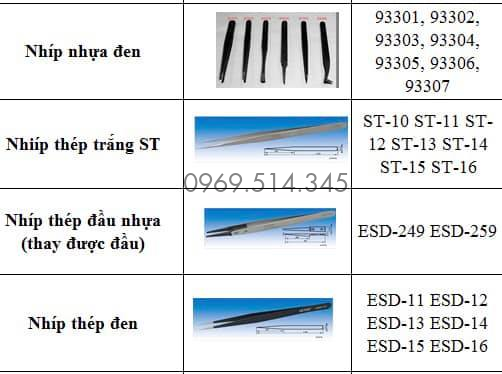

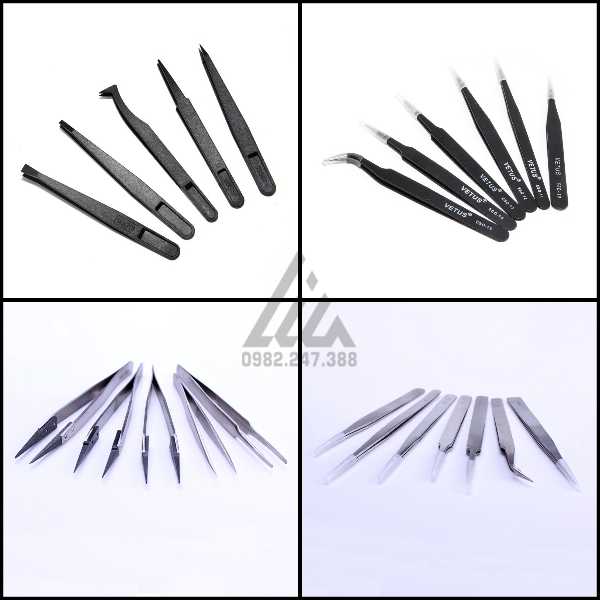

4 loại Nhíp gắp linh kiện điện tử phổ biến

4 loại Nhíp gắp linh kiện điện tử phổ biến

Nhíp gắp linh kiện điện tử tiếng anh là Tweezers

Mô tả Pank gắp linh kiện

Để dễ hình dung, chúng ta tạm chia Panh gắp linh kiện điện tử thành 2 phần: Đầu nhípThân nhíp

- Đầu nhíp: Là phần quan trọng nhất, phức tạp và cần quan tâm nhất của sản phẩm. Đầu nhíp kẹp linh kiện là nơi tiếp xúc trực tiếp với vật phẩm và thể hiện rõ nhất công năng của nhíp. Các loại nhíp khác nhau cũng thể hiện rõ nhất ở bộ phận đầu nhíp này.

Đầu nhíp kẹp gắp linh kiện là bộ phận quan trọng nhất

Đầu nhíp kẹp gắp linh kiện là bộ phận quan trọng nhất

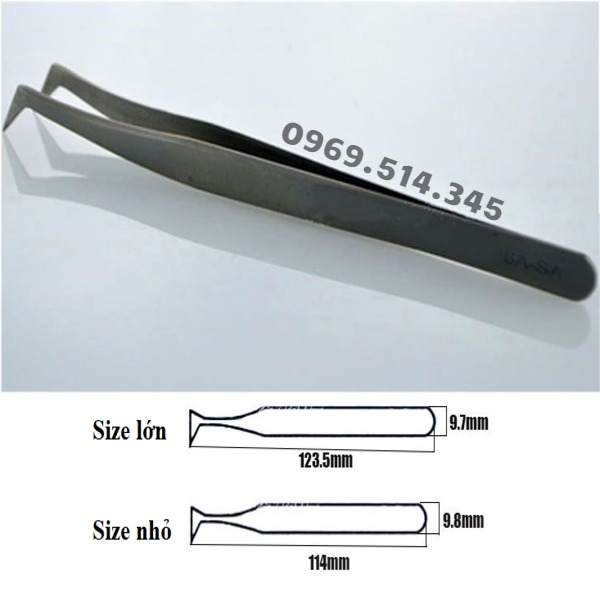

- Thân nhíp: Là "cán" nhíp, nơi bàn tay người thao tác cầm vào. Nó có độ dài vừa phải, không dài quá cũng không ngắn quá, để thuận tiện hơn cho người dùng thao tác.

Thân nhíp có chiều dài khoảng 10-15cm, vừa phải để cầm nắm

Thân nhíp có chiều dài khoảng 10-15cm, vừa phải để cầm nắm

Thông thường Đầu nhíp và Thân nhíp là cùng một chất liệu. Tuy nhiên một số loại Nhíp đặc biệt có sự khác biệt về chất liệu giữa 2 bộ phận này. Chúng ta sẽ cùng tìm hiểu trong mục 2 của bài viết này.

Nhíp chống tĩnh điện có thể thay được đầu

Nhíp chống tĩnh điện có thể thay được đầu

Cấu tạo Kẹp gắp linh kiện

Ở trạng thái tự do (không tác động gì), nhíp được "thả lỏng" ở trạng thái đầu mở. Khi bóp lại và nhả tay thì miệng há dưới sự đàn hồi của vật liệu. Gốc nhíp hàn cố định.

Nhíp chống tĩnh điện VETUS ST-13

Nhíp chống tĩnh điện được cấu tạo từ nhựa chống tĩnh điện hoặc thép được sơn tĩnh điện có điện trở 10⁶ - 10⁹Ω

Nhíp nhựa chống tĩnh điện đạt chuẩn 10⁶ - 10⁹Ω

Nhíp nhựa chống tĩnh điện đạt chuẩn 10⁶ - 10⁹Ω

Kẹp gắp linh kiện điện tử rất đa dạng, có nhiều loại được sinh ra nhằm đáp ưng các nhu cầu khác nhau của người sử dụng. Chúng ta sẽ cùng tìm hiểu ở mục 2 sau đây.

2. Các loại Nhíp gắp linh kiện phổ biến tại Việt Nam

Phân loại dựa trên chất liệu cấu tạo nên nhíp

  • Nhíp nhựa chống tĩnh điện
  • Nhíp thép chống tĩnh điện
  • Nhíp tre (gỗ) gắp linh kiện
  • Nhíp đặc biệt

Phân loại dựa trên hình dáng đầu nhíp

  • Nhíp chống tĩnh điện đầu tròn
  • Nhíp chống tĩnh điện đầu dẹt
  • Nhíp chống tĩnh điện đầu nhọn
  • Nhíp chống tĩnh điện đầu thẳng
  • Nhíp chống tĩnh điện có thể thay thế đầu

Bài viết này, chúng tôi sẽ nêu rõ hơn cách phân loại dựa trên chất liệu cấu tạo nên nhíp

2.1 Nhíp nhựa chống tĩnh điện

Cấu tạo Nhíp nhựa chống tĩnh điện

Nhíp nhựa chống tĩnh điện được cấu tạo từ nhựa PPS và sợi nhựa tổng hợp (nhựa pha carbon), có màu đen phổ biến đặc trưng, không có mùi hắc của nhựa giá rẻ.

Nhíp nhựa chống tĩnh điện

Nhíp nhựa chống tĩnh điện

Tính năng Nhíp nhựa chống tĩnh điện.

Nhíp nhựa chống tĩnh điện có khả năng chống tĩnh điện tốt (điện trở 10⁶ - 10⁹Ω), kháng từ, chống axit và kháng kiềm.

Nhíp nhựa chống tĩnh điện có độ cứng tốt nhưng không giòn, có độ dẻo dai và đàn hồi tương đối cao.

8 mã Nhíp nhựa chống tĩnh điện phổ biến tại Việt Nam

Có các mã: 93301, 93302, 93303, 93304, 93305, 93306, 93307, 93308

Mô tả các loại đầu: Đầu dẹt, Đầu nhọn, Đầu tù, Đầu thẳng, Đầu quặp, Đầu chéo

Tổng hợp 8 loại Nhíp nhựa chống tĩnh điện phổ biến nhất tại Việt Nam

Tổng hợp 8 loại Nhíp nhựa chống tĩnh điện phổ biến nhất tại Việt Nam

Thông số kỹ thuật từ nhà máy sản xuất Nhíp nhựa chống tĩnh điện

Thông tin chi tiết sản phẩm Nhíp nhựa chống tĩnh điện

TÊN NHÍP CHẤT LIỆU + MÀU SẮC KÍCH THƯỚC ĐỘ ESD
Nhíp nhựa chống tĩnh điện 93301 Nhựa PPS + Nhựa pha carbon + Màu đen 117 mm 10⁶ - 10⁹Ω
Nhíp nhựa chống tĩnh điện 93302 Nhựa PPS + Nhựa pha carbon + Màu đen 116 mm 10⁶ - 10⁹Ω
Nhíp nhựa chống tĩnh điện 93303 Nhựa PPS + Nhựa pha carbon + Màu đen 116mm 10⁶ - 10⁹Ω
Nhíp nhựa chống tĩnh điện 93304 Nhựa PPS + Nhựa pha carbon + Màu đen 116 mm 10⁶ - 10⁹Ω
Nhíp nhựa chống tĩnh điện 93305 Nhựa PPS + Nhựa pha carbon + Màu đen 117 mm 10⁶ - 10⁹Ω
Nhíp nhựa chống tĩnh điện 93306 Nhựa PPS + Nhựa pha carbon + Màu đen 120 mm 10⁶ - 10⁹Ω
Nhíp nhựa chống tĩnh điện 93307 Nhựa PPS + Nhựa pha carbon + Màu đen 116 mm 10⁶ - 10⁹Ω
Nhíp nhựa chống tĩnh điện 93308 Nhựa PPS + Nhựa pha carbon + Màu đen 117 mm 10⁶ - 10⁹Ω

Hình ảnh thực tế của Nhíp kẹp nhựa chống tĩnh điện

Nhíp nhựa chống tĩnh điện 93302

Nhíp nhựa chống tĩnh điện 93302



Nhíp nhựa chống tĩnh điện 93303

Nhíp nhựa chống tĩnh điện 93303



Nhíp nhựa chống tĩnh điện 93305

Nhíp nhựa chống tĩnh điện 93305



Nhíp nhựa chống tĩnh điện 93306

Nhíp nhựa chống tĩnh điện 93306



Nhíp nhựa chống tĩnh điện 93308

Nhíp nhựa chống tĩnh điện 93308

2.2 Bộ nhíp gắp linh kiện điện tử VETUS

Cấu tạo của Bộ nhíp kẹp gắp linh kiện VETUS

Được làm từ vật liệu là thép không gỉ 302, gồm đầu nhíp có thể vuốt nhọn sắc bén là đặc điểm ưu việt lớn nhất so với loại Nhíp nhựa chống tĩnh điện bên trên.

Nhíp thép không gỉ 302

Nhíp thép không gỉ 302

Tính năng của Bộ nhíp gắp linh kiện VETUS

Với cấu tạo từ thép không gỉ mạ Chrome chuyên dụng và mạ Niken, đầu nhíp có thể uốn cong hoặc tạo ngàm nhằm gắp, cặp, kẹp được những linh kiện nhỏ, khó, điều mà Nhíp nhựa không thể thực hiện được.

Nhíp ESD chống tĩnh điện: Thân được sơn đen, Đầu mạ Niken

Nhíp ESD chống tĩnh điện: Thân được sơn đen, Đầu mạ Niken

2 loại (14 mã) Nhíp gắp linh kiện điện tử VETUS

Tại thị trường Việt Nam, bộ nhíp Vetus chia thành 2 loại: Loại sơn tĩnh điện (mã ESD-xx) và Loại không sơn tĩnh điện (mã ST-xx)

Thông số kỹ thuật từ nhà máy sản xuất Bộ Nhíp gắp linh kiện điện tử VETUS

Thông tin chi tiết sản phẩm Nhíp gắp linh kiện Vetus
TÊN NHÍP KÍCH THƯỚC

CHIỀU DÀI ĐẦU NHÍP

CHẤT LIỆU

TRỌNG LƯỢNG

ĐỘ ESD

Nhíp chống tĩnh điện ESD-10 120 x 10,5 x 2mm 20mm  15g và 10⁶ - 10⁹Ω
Nhíp chống tĩnh điện ESD-11 140 x 8,5 x 1,5mm 20mm 15g và 10⁶ - 10⁹Ω
Nhíp chống tĩnh điện ESD-12 135 x 10,5 x 2mm 25mm 15g và 10⁶ - 10⁹Ω
Nhíp chống tĩnh điện ESD-13 120 x 9,5 x 1,5mm 15mm 15g và 10⁶ - 10⁹Ω
Nhíp chống tĩnh điện ESD-14 120 x 10 x 1,5mm 20mm 15g và 10⁶ - 10⁹Ω

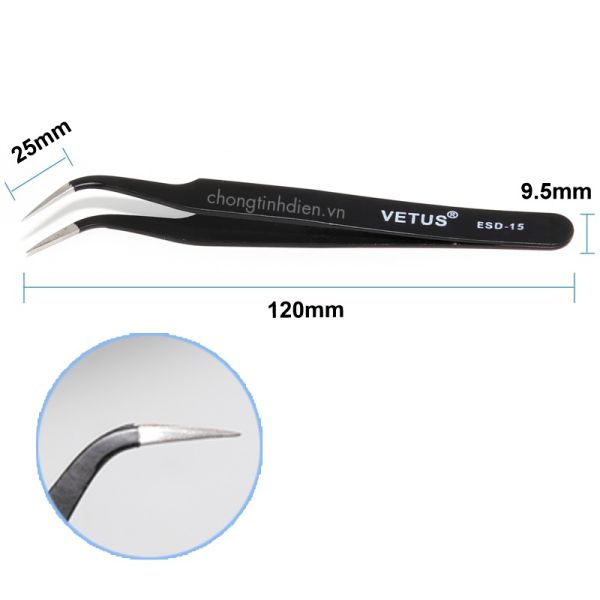

Nhíp chống tĩnh điện ESD-15 120 x 9,5 x 2mm 25mm 15g và 10⁶ - 10⁹Ω
Nhíp chống tĩnh điện ESD-16 125 x 11,5 x 1,5mm 20mm 15g và 10⁶ - 10⁹Ω
Nhíp chống tĩnh điện ESD-17 115 x 10 x 1.5mm 25mm 15g và 10⁶ - 10⁹Ω
Nhíp gắp linh kiện điện tử ST-10 110 x 9 x 1,5mm Thép không gỉ 302, HRC 40 15g và 10⁶ - 10⁹Ω
Nhíp gắp linh kiện điện tử ST-11 140 x 8 x 1,5mm Thép không gỉ 302, HRC 40 15g và 10⁶ - 10⁹Ω
Nhíp gắp linh kiện điện tử ST-12 135 x 10,5 x 1,5mm Thép không gỉ 302, HRC 40 15g và 10⁶ - 10⁹Ω
Nhíp gắp linh kiện điện tử ST-13 120 x 10 x 1,5mm Thép không gỉ 302, HRC 40 15g và 10⁶ - 10⁹Ω
Nhíp gắp linh kiện điện tử ST-14 110 x 10 x 1,5mm Thép không gỉ 302, HRC 40 15g và 10⁶ - 10⁹Ω
Nhíp gắp linh kiện điện tử ST-15 115 x 10,5 x 1,5mm Thép không gỉ 302, HRC 40 15g và 10⁶ - 10⁹Ω
Nhíp gắp linh kiện điện tử ST-16 125 x 11 x 1,5mm Thép không gỉ 302, HRC 40 15g và 10⁶ - 10⁹Ω
Nhíp gắp linh kiện điện tử ST-17 115 x 10 x 1,5mm Thép không gỉ 302, HRC 40 15g và 10⁶ - 10⁹Ω

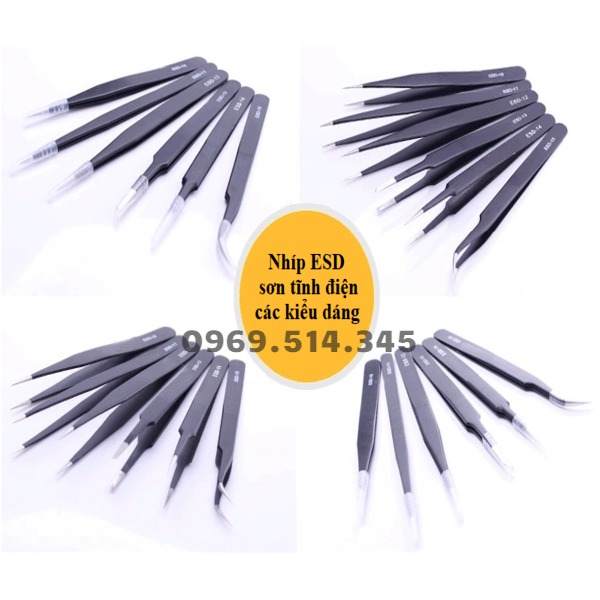

Hình ảnh thực tế của Bộ Nhíp gắp linh kiện điện tử VETUS

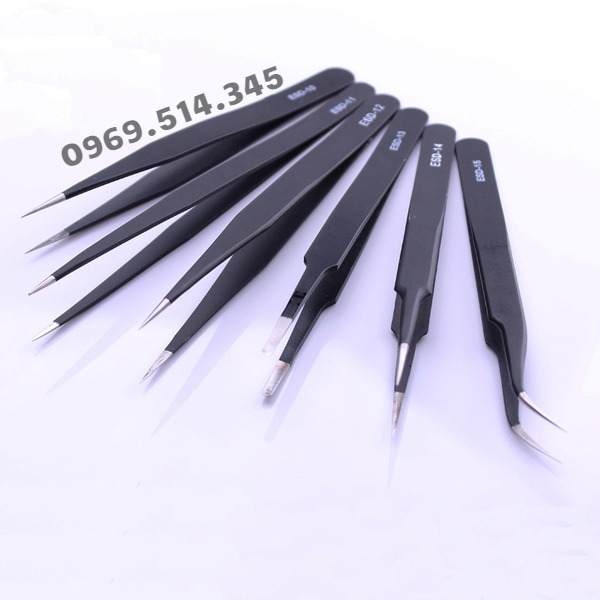

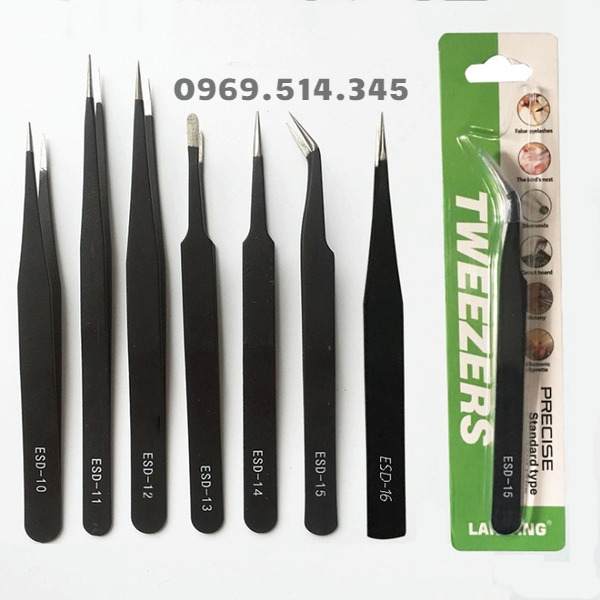

Bộ nhíp gắp linh kiện VETUS ESD gồm: ESD-10, ESD-11, ESD-12, ESD-13, ESD-14, ESD-15, ESD-16, ESD-17

Bộ nhíp gắp linh kiện VETUS ESD

Bộ nhíp gắp linh kiện VETUS ESD

Nhíp chống tĩnh điện ESD-10

Nhíp chống tĩnh điện ESD-10

Nhíp chống tĩnh điện ESD-11

Nhíp chống tĩnh điện ESD-11

Nhíp chống tĩnh điện ESD-12

Nhíp chống tĩnh điện ESD-12

Nhíp chống tĩnh điện ESD-13

Nhíp chống tĩnh điện ESD-13

Nhíp chống tĩnh điện ESD-14

Nhíp chống tĩnh điện ESD-14



Nhíp chống tĩnh điện ESD-11

Nhíp chống tĩnh điện ESD-15

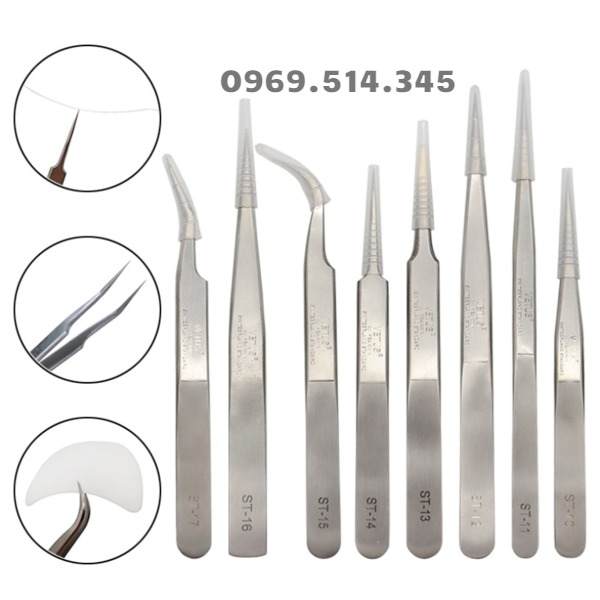

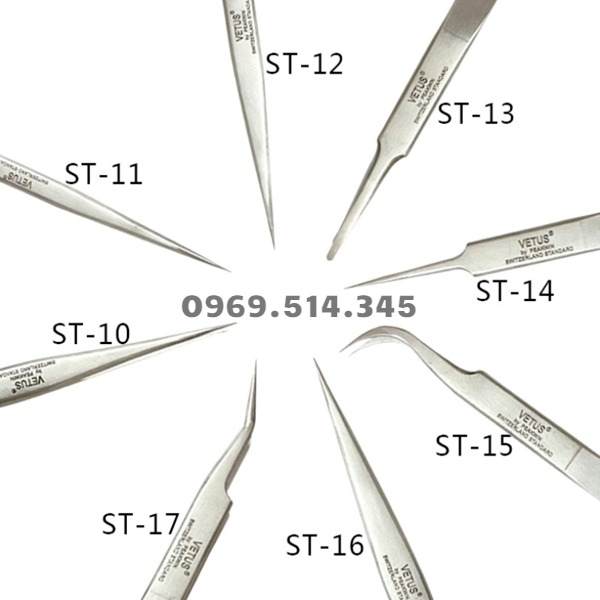

Bộ nhíp gắp linh kiện VETUS ST gồm: ST-10, ST-11, ST-12, ST-13, ST-14, ST-15, ST-16, ST-17

Bộ nhíp gắp linh kiện điện tử thép không gỉ ST

Bộ nhíp gắp linh kiện điện tử thép không gỉ ST

Nhíp gắp linh kiện điện tử ST-10

Nhíp gắp linh kiện điện tử ST-10

Nhíp gắp linh kiện điện tử ST-11

Nhíp gắp linh kiện điện tử ST-11

Nhíp gắp linh kiện điện tử ST-12

Nhíp gắp linh kiện điện tử ST-12

Nhíp gắp linh kiện điện tử ST-13

Nhíp gắp linh kiện điện tử ST-13

Nhíp gắp linh kiện điện tử ST-14

Nhíp gắp linh kiện điện tử ST-14

Nhíp gắp linh kiện điện tử ST-15

Nhíp gắp linh kiện điện tử ST-15

Nhíp gắp linh kiện điện tử ST-16

Nhíp gắp linh kiện điện tử ST-16

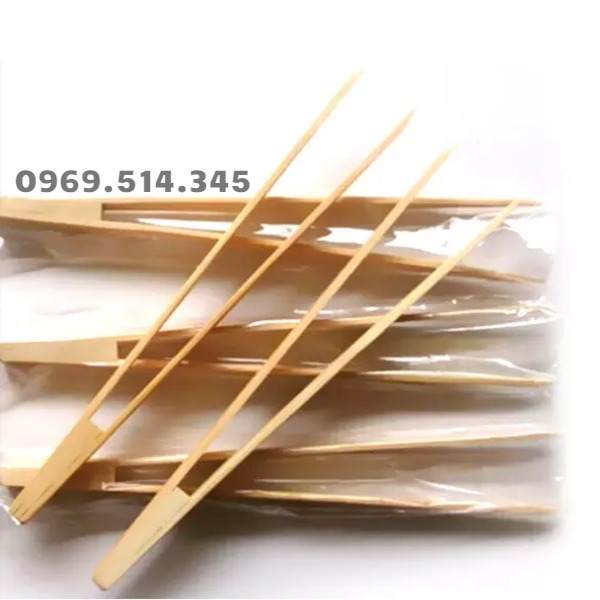

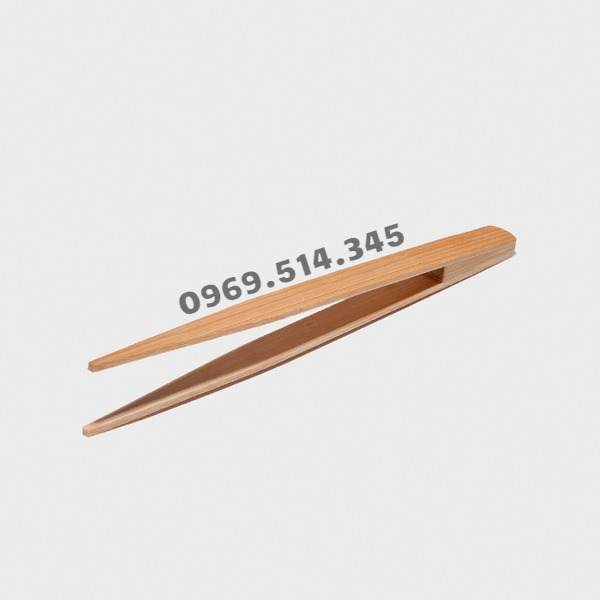

2.3 Nhíp tre (gỗ) gắp linh kiện

Cấu tạo của Nhíp gỗ chống tĩnh điện

Được làm từ gỗ, tre trúc. Do đó nó có đặc tính: khó dẫn diện, không có tính điện từ, khả năng chống tĩnh điện của loại Nhíp gỗ này lên đến hơn 10⁹Ω

Nhíp tre chống tĩnh điện

Nhíp tre chống tĩnh điện

Tính năng của Nhíp tre gỗ chống tĩnh điện

Có tình năng tương tự như các Bộ Nhíp gắp linh kiện khác. Nhưng Ưu điểm lớn nhất của loại này là chống trầy xước lên vật phẩm (vì nó làm bằng gỗ, trúc) so với loại bằng thép, nhựa bên trên.

Nhíp tre không gây trầy xước khi gắp linh kiện điện tử

Nhíp tre không gây trầy xước khi gắp linh kiện điện tử

Hình ảnh thực tế của Nhíp tre gỗ chống tĩnh điện

Nhíp tre VETUS TV150 và Nhíp tre VETUS TV150A là 2 mã Nhíp gỗ chống tĩnh điện phổ biến nhất tại thị trường Việt Nam

Nhíp tre VETUS TV150 là loại nhíp đầu phẳng

Nhíp tre VETUS TV150 là loại nhíp đầu phẳng

Nhíp tre VETUS TV150A là loại nhíp đầu nhọn

Nhíp tre VETUS TV150A là loại nhíp đầu nhọn

Nhíp tre chống tĩnh điện thường có 2 loại: Đầu nhọn và đầu thẳng (đầu tù)

Nhíp tre chống tĩnh điện thường có 2 loại: Đầu nhọn và đầu thẳng (đầu tù)

Vì chất liệu làm bằng tre (bamboo) nên hiếm có loại đầu cong

Vì chất liệu làm bằng tre (bamboo) nên hiếm có loại đầu cong

2.4 Nhíp đặc biệt

Bên trên là 3 loại Nhíp gắp linh kiện điện tử phổ biến và đơn giản. Ngoài ra, trong phòng sạch, vì những nhu cầu mang tính đặc thù khác biệt của mỗi ngành hàng, trên thị trường còn có một số loại nhíp sau:

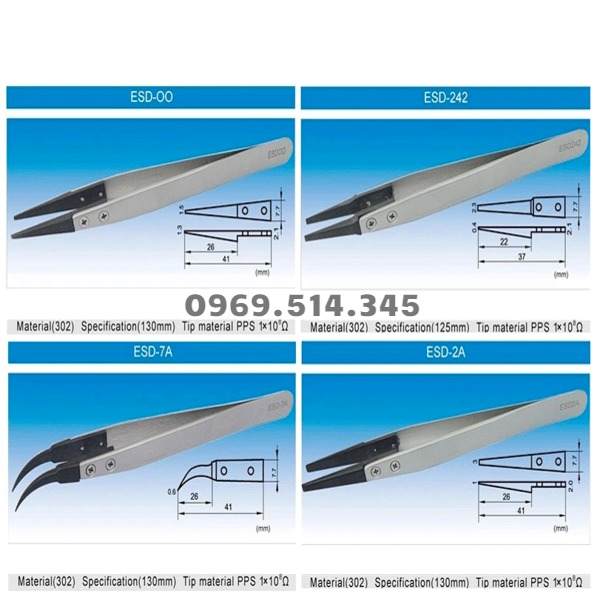

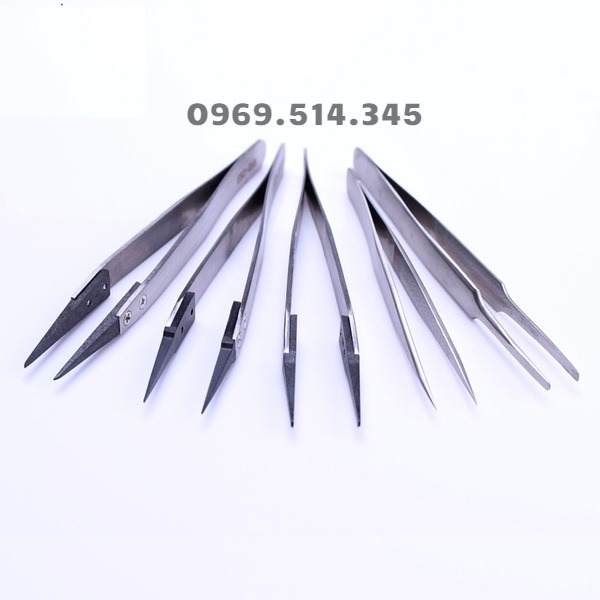

Nhíp chống tĩnh điện có thể thay thế được đầu nhíp

Với thân làm bằng thép không gỉ, còn đầu là đầu nhựa chống tĩnh điện và có thể thay thế được (bằng cách tháo, vặn ốc vít). Đây là một sự lựa chọn kinh tế và linh hoạt khi mà "tuổi thọ" của nhíp được kéo dài đáng kể so với các loại nhíp thông thường khác.

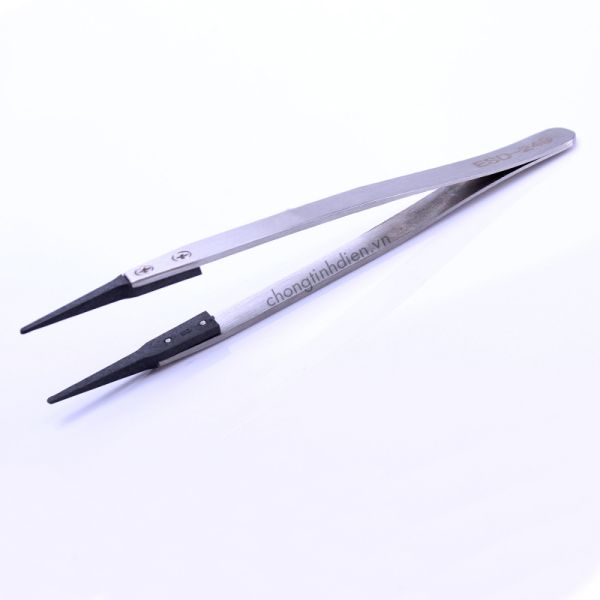

Nhíp chống tĩnh điện ESD-249 có thể thay thế đầu nhíp

Nhíp chống tĩnh điện ESD-249 có thể thay thế đầu nhíp

Đầu nhíp ESD-249 làm bằng nhựa PPS chống tĩnh điện ESD 10⁶ - 10⁹Ω

Đầu nhíp ESD-249 làm bằng nhựa PPS chống tĩnh điện ESD 10⁶ - 10⁹Ω

Nhíp chống tĩnh điện ESD-259 có thể thay thế đầu nhíp

Nhíp chống tĩnh điện ESD-259 có thể thay thế đầu nhíp

Đầu nhíp ESD-259 làm bằng nhựa PPS chống tĩnh điện ESD 10⁶ - 10⁹Ω

Đầu nhíp ESD-259 làm bằng nhựa PPS chống tĩnh điện ESD 10⁶ - 10⁹Ω



Nhíp chống tĩnh điện đầu gốm sứ (ceramic)

Giống như loại nhíp bên trên, tuy nhiên đầu nhíp loại này được cấu tạo bởi ceramic (gốm sứ) có độ cứng rất tốt. Nó cũng có khả năng chống tĩnh điện lên đến hơn 10⁹Ω

Nhíp sứ gắp linh kiện điện tử

Nhíp sứ gắp linh kiện điện tử

Nhíp gắp linh kiện đảo ngược

Đây là một loại nhíp "rất lạ", được khá ít công ty điện tử sử dụng. Nó có cơ chế cơ học hơi ngược so với thao tác thông thường của công nhân.

Nhíp chống tĩnh điện đảo ngược

Nhíp chống tĩnh điện đảo ngược

Khi bóp thân vào, đầu nhíp mở ra và ngược lại, khi nhả thân ra, đầu nhíp lại khép lại.

Nhíp chống tĩnh điện đảo ngược

Nhíp chống tĩnh điện đảo ngược

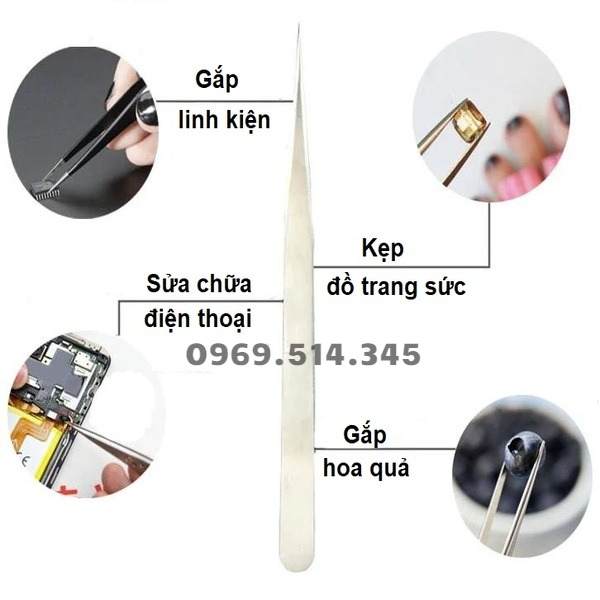

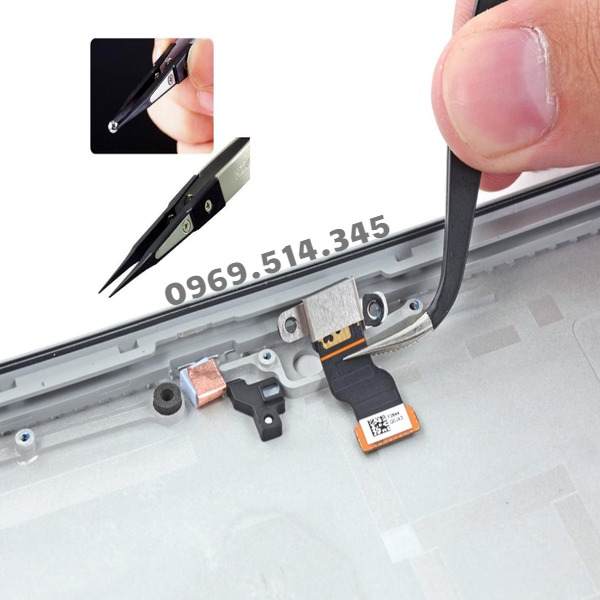

3. Nhíp gắp linh kiện dùng để làm gì

Tác dụng duy nhất của Nhíp gắp linh kiện là để gắp, kẹp, cặp những vật từ rất nhỏ đến siêu nhỏ mà ngón tay người rất khó hoặc không thể thao tác.

Nhíp gắp linh kiện được ứng dụng trong nhiều lĩnh vực: trong công nghiệp điện tử, sản xuất chất bán dẫn, sửa chữa vi mạch, linh kiện điện tử, trang sức, phẫu thuật trong y tế hay trong spa thẩm mỹ.
